Colas-Rail (Bureau d’Étude Caténaires)

Développement de 2013 à 2017, puis maintenance jusqu'en 2020, qui est depuis suivie par son propriétaire Colas-Rail.

Carnet de Montage (20, 25 kN et v200),

Outil métier par excellence, pour la conception, le calcul et l'édition des équipements électriques des voies de chemins-de-fer (armements des caténaires).

Colas-Rail m’avait confié la maintenant et l’évolution de leur application «Maison» sur autoCAD. Développée en Lisp par un développeur en interne...

Avec l’émulation et la supervision d’une de leur ingénieur, Valérie Lequere, ils ont décidé de reprendre complètement la copie, dans un langage plus adapté et au goût du jour (en BV.Net, mais ce n’est pas moi qui décide :-). Pour s’appuyer sur leur catalogue de matériel, très conséquent, la structure des données reste approximativement la même…

Et démarre un projet sur plusieurs années... à apprendre, comprendre et organiser la chose (merci Valérie sans qui le CM n’aurait jamais vu le jour).

Toujours sous AutoCAD, le programme se résume à un « Panel-ancrable » qui change complètement en fonction de la partie étudiée et une Dialogue pour la gestion des différents projets et sections. Une version autonome est quand même faite, elle reprend ses deux modules, sans gérer l’aspect dessin. C’est plus rapide pour éditer (et faire des tests ;-) et AutoCAD met les choses à jour à l’ouverture d’une feuille...

Petit et rapide tour d’horizon :
  • Gestion des secteurs, sections, voies et aiguillages.
  • Gestion des différentes tables de matériels fournies ou utilisable dans les projets.
  • Configuration des poteaux à platines ou massif et des encrages...
  • Choix du modèle d'accastillage pour l'Armement des ces montages (tension, compression, réduit, direct... soit une douzaine de types personnalisables).
  • Choix assisté du matériel (une trentaine d’éléments pour plus de 2 000 réf.) avec calcul de triangulation et proposition des éléments...
  • Conservation ou modification du matériel après édition des bases d’implantations géométriques...
  • Ajout des équipements connexes ; CdPA, Feeder.
  • Gestion et modification des "PLAN et Repère".
  • Exportation du matériel et calcul du CMI.
  • ...

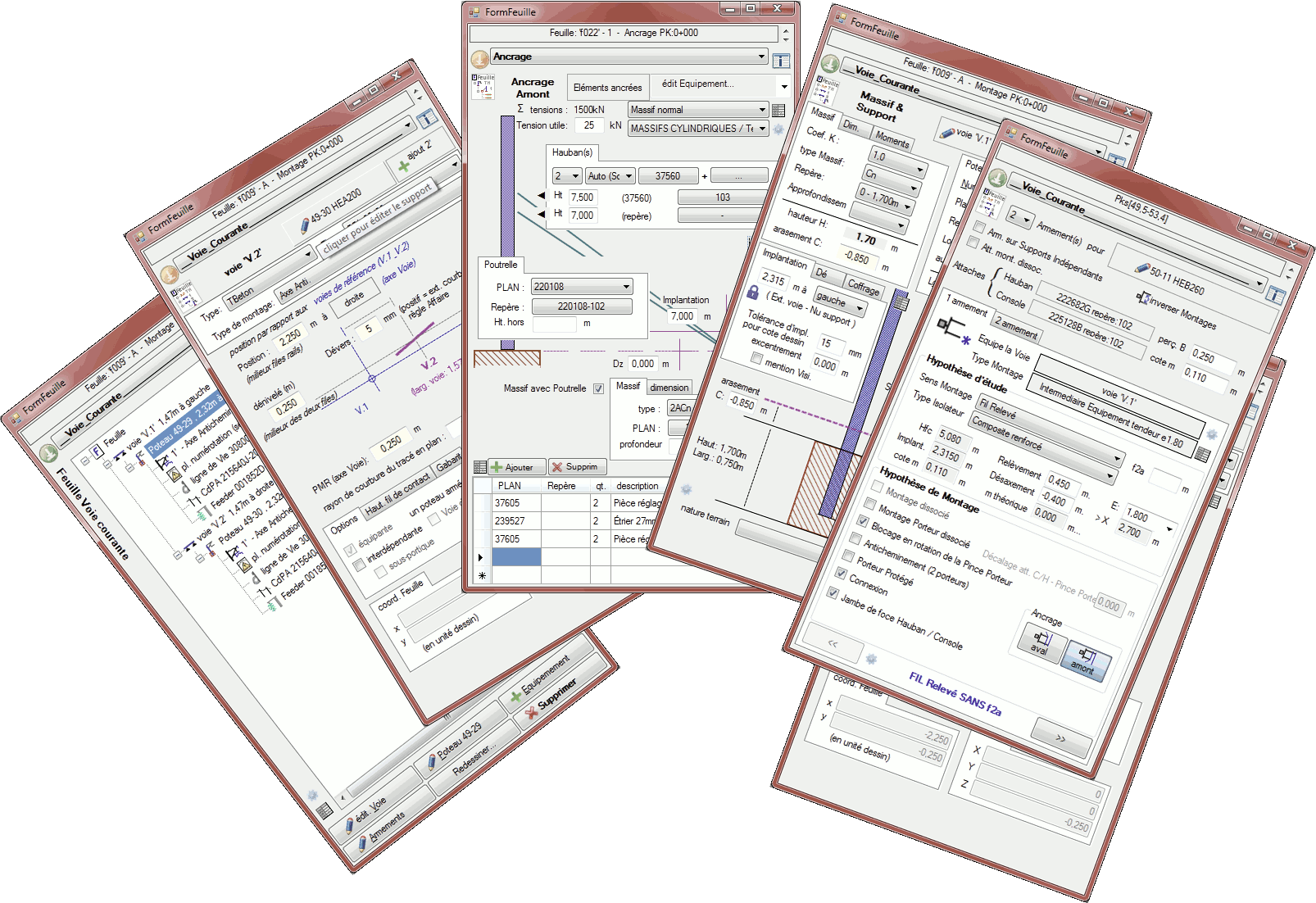

La complexité de la chose et le secret professionnel (bonne excuse) font que je ne m’attarderait pas à expliquer, mais la suite en quelques images...

En soit, un vrais métier que l'armement des caténaires, le projet, ou métier, le plus complexe abordé.
